Miten lasketaan homogeenisuusindeksi?

1. Määritelmä

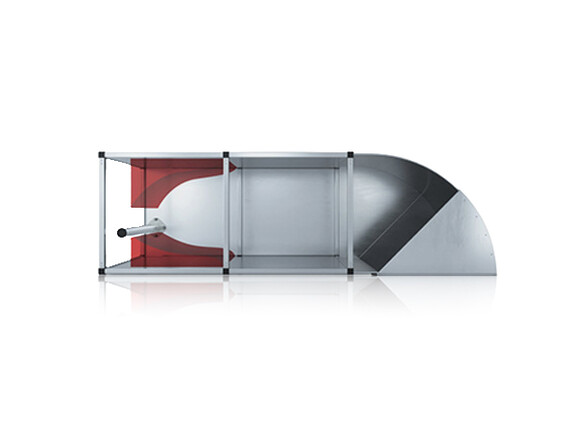

Homogeeninen kosteuden jakautuminen on ratkaisevan tärkeää, jotta vältetään kosteuden kerrostuminen rakennuksen myöhemmissä osissa ja mahdollistetaan lyhyet kostutusmatkat.

Höyryn syötön homogeenisuuden arviointi ei ole vaikeaa, kun perusperiaatteet on ymmärretty. Mitä tarkemmin höyryä annostellaan ja mitä laajemmin se jakautuu käytettävissä olevaan ilman poikkileikkaukseen, sitä parempi on höyryn syöttö. Höyrynjakelijoiden lukumäärällä ja sijoittelulla sekä höyrysuihkujen tyypillä, lukumäärällä ja tilallisella jakautumisella on ratkaiseva merkitys.

VDI 6022 -standardin osan 1 mukaan höyrykostutimia on käytettävä siten, että ilmakanaviin ei muodostu kondensaatiota. Tästä syystä kostutusosa on mitoitettava riittävästi ja kosteuden tasainen jakautuminen ilman poikkileikkauksen yli on varmistettava.

Homogeenisuusindeksi soveltuu erittäin hyvin höyryn tasaisen jakautumisen nopeaan ja selkeään arviointiin höyrynjakelurekistereissä.

Ilman poikkileikkaus: ALuft [m²]

Höyrynjakaja: nDV [kpl]

Höyryulostulo: nDA [yksi- tai kaksipuolinen]

Suuttimien lukumäärä: nDÜSEN [kpl]

Kostutuskapasiteetti: mDAMPF [kg/h]

Homogeenisuusindeksi: HINX

[dimensioton parametri]

HINX = (A_AIR * n_DV * n_DA * n_NOZZLES) / m_STEAM

2. Esimerkki

Homogeeninen kosteuden jakautuminen on ratkaisevan tärkeää, jotta vältetään kosteuden kerrostuminen myöhemmissä komponenteissa ja mahdollistetaan lyhyet kostutusjaksot.

Järjestelmä 1: Esco DR73-A5.10-8 (20 suutinta suutinlohkoa kohti ja höyryulostulo molemmilla sivuilla)

Höyryteho: 100 kg/h

Ilman poikkipinta-ala:4 m²

Suuttimien lukumäärä: 100

HINX = (4 * 5 * 2 * 100) / 100 = 40

Järjestelmä 2:Vaihtoehtoinen malli (2 suutinriviä ja 90 suutinta, joissa höyryulostulo toisella puolella)

HINX = (4 * 2 * 1 * 90) / 100 = 7,2
