Miten kostutusmatka määritetään?

1. Määritelmä

Kostutusmatka koostuu sumualueesta sekä sitä seuraavasta laajenemis- ja sekoitusalueesta. Sumualueella tarkoitetaan ilmankostuttimen alapuolella sijaitsevaa osuutta – höyryn syöttämisestä siihen asti, kun järjestelmän ilma on imenyt sen kokonaan. Tätä seuraa laajenemis- ja sekoitusalue. Kanavan tässä osassa syötetty kosteus sekoittuu tasaisesti ilmavirtaan. Tarvittavan kostutusmatkan pituus riippuu ilmavirrassa sen alapuolella sijaitsevasta komponentista. Kostutusmatkan oikea mitoitus on erittäin tärkeää ilmakanavien sisällä tapahtuvan kondensaation estämiseksi. Tämän tietäminen on myös olennaisen tärkeää oikean kosteuden säätelyn kannalta, sillä säätöanturit tulisi sijoittaa vain paikkoihin, joissa kosteustasot ovat tasapainossa.

Kostutusmatkan ”BN” määrittäminen riippuu useista tekijöistä. Kostutusosuustaulukon avulla voidaan helposti määrittää kostutusosuus ”BN”. Taulukossa annetut ohjeelliset arvot koskevat tuloilman lämpötila-aluetta 15 °C – 30 °C.

Yksinkertaisen höyryjakajan kostutusmatkat

Kostutusmatka BN metreinä suhteessa tuloilman kosteuteen φ1 ja poistoilman kosteuteen φ2:

Kun φ1 = 5 %r.F., arvot φ2 = 40/50/60/70/80/90 %r.F. arvot ovat 0,9/1,1/1,4/1,8/2,3/3,5 m.

Kun φ1 ≥ 10 %r.F.: 0,8/1,0/1,3/1,7/2,2/3,4 m.

Kun φ1 on 20 % RH: 0,7/0,9/1,2/1,5/2,1/3,2 m.

Kun φ1 on 30 % suhteellisessa kosteudessa: 0,5/0,8/1,0/1,4/1,9/2,9 m.

Kun φ1 on 40 % suhteellisessa kosteudessa, kun φ2 on 50/60/70/80/90 % suhteellisessa kosteudessa: 0,5/0,8/1,2/1,7/2,7 m.

φ1:lle 50 %:n suhteellisessa kosteudessa, φ2:lle 60/70/80/90 %:n suhteellisessa kosteudessa: 0,5/1,0/1,5/2,4 m.

φ1:lle ≥ 60 %:n suhteellisessa kosteudessa, φ2:lle ≥ 70/80/90 % RH: 0,7/1,2/2,1 m.

φ1:lle = 70 % RH:ssa ja φ2:lle = 80/90 % RH:ssa: 0,8/1,7 m.

φ1: tuloilman suhteellinen kosteus ennen kostutusta

φ2: tuloilman suhteellinen kosteus höyrynjakoputken jälkeen

2. Kostutuksen vaikutus säätötarkkuuteen

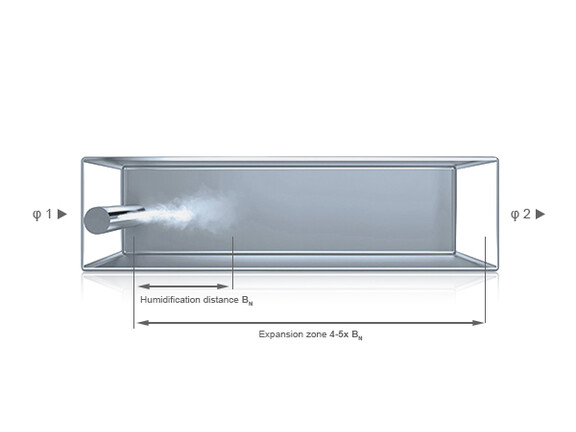

Höyry-ilma-kostutuksessa kostutusmatkalla on erityinen merkitys. Höyrynjakoputkista tuleva vesihöyry käy ensin kondensaatiossa ilmavirrassa ja näkyy sumuna tietyn matkan (kostutusosuuden) sisällä. Tätä seuraa laajenemis- ja sekoitusvyöhyke, jossa järjestelmän ilma sekoittuu tasaisesti syötettyyn höyryyn. Tämä tekijä on otettava huomioon kostutusosuuksien mitoituksessa, erityisesti hygienian kannalta. Tarkkojen säätötulosten saavuttamiseksi optimaalinen kosteuden jakautuminen anturin asennuskohdassa on ratkaisevan tärkeää. Kostutusmatka riippuu useista tekijöistä ja muodostaa perustan tarvittavien vähimmäisetäisyyksien määrittämiselle järjestelmän alavirran komponentteihin ja antureihin.

3. Miten kostutusmatkaa voidaan lyhentää?

Kondensaatiota edistää jossain määrin vesihöyryn kosketus järjestelmän viileämpään ilmaan. Kondensaatio pääasiallinen syy on kuitenkin höyrymäärän epäsuotuisa jakautuminen kanavan poikkileikkauksen yli höyrynjakoputkea pitkin. Erityisesti jälkiasennushankkeissa tarvittavia kostutusosuuksia ei ole käytettävissä. Tällaisissa tapauksissa useiden höyrynjakelujärjestelmien käyttö osoittautuu usein onnistuneeksi ratkaisuksi. Tämä mahdollistaa vesihöyryn mahdollisimman tasaisen jakautumisen koko ilmavirtaan ja vastaavasti lyhyet kostutusosuudet. Arvokas vertailukohta höyryn jakautumisen arvioinnissa on homogeenisuusindeksi.

Kostutusmatka useiden höyrynjakelijoiden tapauksessa

Kostutusmatka BN metreinä tuloskosteuden φ1 ja poistokosteuden φ2 funktiona:

Kun φ1 ≥ 5 % RH, arvot φ2 ≥ 40/50/60/70/80/90 % RH ovat 0,22/0,28/0,36/0,48/0,66/1,08 m.

Kun φ1 = 10 % RH: 0,26/0,26/0,45/0,45/0,64/1,04 m.

Kun φ1 = 20 % RH: 0,16/0,22/0,30/0,41/0,58/0,96 m.

Kun φ1 on 30 % RH: 0,10/0,17/0,25/0,36/0,52/0,88 m.

Kun φ1 = 40 % RH: φ2:n osalta 50/60/70/80/90 % RH: 0,11/0,20/0,30/0,45/0,79 m.

φ1:n osalta 50 % RH: φ2:n osalta 60/70/80/90 % RH: 0,13/0,24/0,38/0,69 m.

Kun φ1 = 60 % RH ja φ2 = 70/80/90 % RH: 0,16/0,30/0,58 m.

φ1: 70 % RH, φ2: 80/90 % RH: 0,20/0,45 m.

φ1: suhteellinen tuloilman kosteus ennen kostutusta

φ2: suhteellinen tuloilman kosteus höyrynjakoputken jälkeen

Kanavan leveydellä 600 mm useiden höyrynjakelujärjestelmien kostutusmatka pidennetään

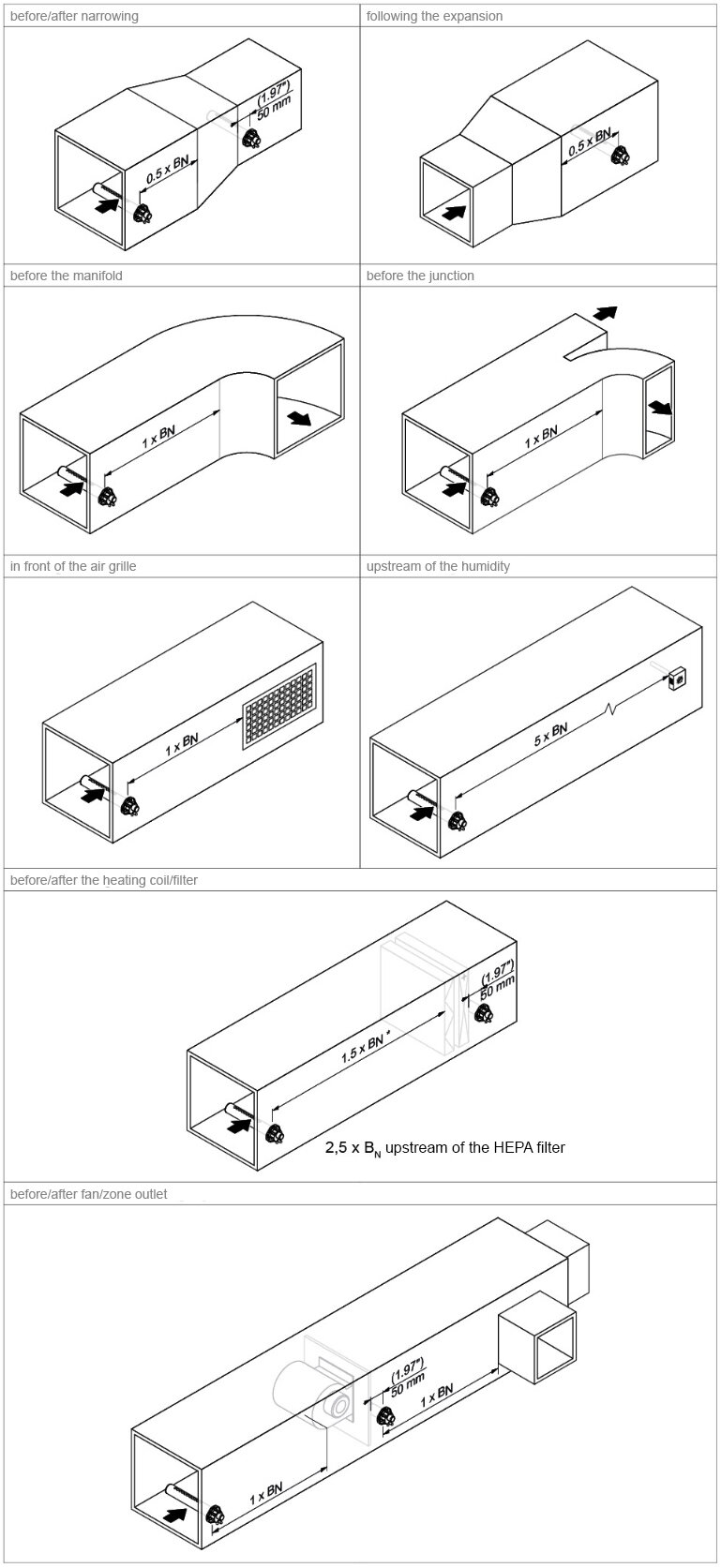

4. Laajenemisvyöhykkeellä noudatettavat vähimmäisetäisyydet

Jotta höyrynjakoputkesta poistuva vesihöyry ei aiheuta kondensaatiota järjestelmän alavirran osissa, järjestelmän alavirran osien on sijaittava tietyllä vähimmäisetäisyydellä (kostutusmatkan ”BN” perusteella) höyrynjakajasta.
